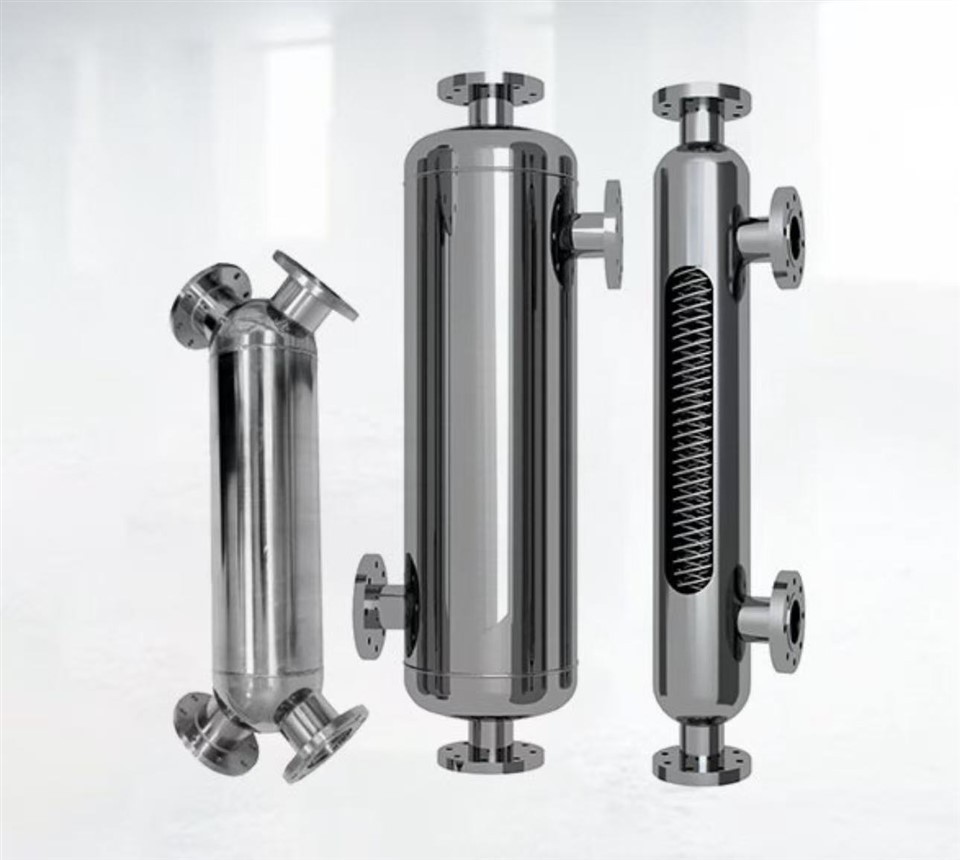

Cyfnewidydd gwres clwyf tiwb troellog
Mae cyfnewidwyr gwres tiwb troellog yn fath o offer cyfnewid gwres effeithlonrwydd uchel ac yn perthyn i ffurf strwythurol arbennig o gyfnewidwyr gwres cragen a-. Mae ei strwythur craidd yn cynnwys tiwbiau cyfnewid gwres clwyfau troellog lluosog, sy'n cael eu clwyfo mewn patrwm penodol ar silindr canolog neu gefnogaeth i ffurfio bwndel tiwb troellog. Mae'r bwndel tiwb cyfan yn cael ei osod y tu mewn i shell.The silindraidd hylifau poeth ac oer yn llifo yn y tiwbiau cyfnewid gwres ac ochr cragen yn y drefn honno, ac mae'r gwres yn cael ei gyfnewid a'i drosglwyddo trwy dargludiad gwres drwy'r waliau tiwb. Mae'n ddyfais allweddol ar gyfer adfer gwres a rheoleiddio tymheredd mewn cynhyrchu diwydiannol.
Nodweddion Cynnyrch
Perfformiad cyfnewid gwres hynod effeithlonMae strwythur troellog y tiwb yn creu llif cythryblus cryf yn ochr y gragen a'r tiwb, gan leihau'n sylweddol y trwch haen ffin rhwng yr hylif a wal y tiwb a gwella'r cyfernod trosglwyddo gwres. O'i gymharu â chyfnewidwyr gwres tiwb syth traddodiadol, gellir gwella ei effeithlonrwydd trosglwyddo gwres 30% -50%, gan alluogi cyfnewid gwres yn effeithlon mewn gofod llai.
Dyluniad strwythurol crynoMae cyfnewidwyr gwres tiwb troellog yn defnyddio gosodiad troellog troellog, gan arwain at ardal cyfnewid gwres uwch. Dim ond 1/3 i 1/2 maint cragen confensiynol a chyfnewidydd gwres tiwb yw'r offer, ac mae'n meddiannu ardal fach, gan ei gwneud yn ddelfrydol ar gyfer gosodiadau diwydiannol gyda gofod gosod cyfyngedig. Ar yr un pryd, mae'r offer yn ysgafnach, gan ei gwneud yn haws i'w gludo a'i osod.
Gallu rhagorol yn erbyn-baeddu;. Mae'r grym allgyrchol a gynhyrchir gan y llif cythryblus o hylif o fewn y sianel troellog yn effeithiol yn atal amhureddau rhag adneuo a graddio ar y wal bibell surface.This yn lleihau effaith baeddu ymwrthedd thermol ar effeithlonrwydd cyfnewid gwres.
Tymheredd da a gwrthsefyll pwysauMae'r tiwbiau cyfnewid gwres wedi'u gwneud o ddeunyddiau metel o ansawdd uchel (fel dur di-staen, aloi titaniwm, aloi sy'n seiliedig ar nicel, ac ati). Gall y tai hefyd gael eu gwneud o ddur carbon, dur di-staen, neu ddeunyddiau eraill yn dibynnu ar yr amodau gweithredu, a gallant wrthsefyll ystod tymheredd o -200 gradd i 600 gradd a phwysau o hyd at 40MPa. Gall gwrdd â chyflyrau cyfnewid gwres diwydiannol amrywiol.
Colli ymwrthedd hylif iselMae dyluniad y sianel llif troellog yn gwneud llif hylif yn llyfnach ac yn osgoi cynhyrchu trolifau lleol a pharthau marw.
Swyddogaethau Cynnyrch
Cyfnewid gwres ac adferiad
Dyma swyddogaeth graidd cyfnewidydd gwres tiwb troellog: mae'n galluogi trosglwyddo gwres rhwng hylifau poeth ac oer.Trwy drosglwyddo gwres o hylifau tymheredd uchel i hylifau tymheredd isel, gellir adennill a defnyddio gwres gwastraff diwydiannol, a thrwy hynny wella effeithlonrwydd ynni.
Rheoleiddio a rheoli tymheredd
Gall union reoleiddio tymheredd yr hylif i gwrdd â gofynion tymheredd y broses gynhyrchu.For enghraifft, gall addasu tymheredd yr oergell mewn system rheweiddio, neu reoli tymheredd yr adweithyddion mewn cynhyrchu fferyllol, sicrhau sefydlogrwydd y broses gynhyrchu ac ansawdd y cynnyrch.
Anwedd ac anweddu
Mae'n galluogi anwedd stêm ac anweddu hylifau. Yn y diwydiant petrocemegol, fe'i defnyddir ar gyfer anwedd ac adfer anwedd hydrocarbon. Mewn peirianneg pŵer, fe'i defnyddir ar gyfer anweddu cynhesu dŵr bwydo boeler i wella effeithlonrwydd thermol y boeler.
Gwresogi ac oeri
Gall gynhesu hylifau tymheredd isel a thymheredd uchel. Er enghraifft, gwresogi deunyddiau mewn prosesu bwyd ar gyfer sterileiddio, ac oeri hylif torri mewn peiriannu i sicrhau cywirdeb peiriannu.
Cwmpas y Cais
diwydiant petrocemegol
Defnyddir ar gyfer gwresogi olew crai, oeri cynhyrchion olew, a preheating a condensing cemegol crai materials.Used ar gyfer gwresogi olew crai, oeri cynhyrchion olew, a preheating a chyddwyso deunyddiau crai cemegol
Diwydiant cemegol glo
Yn y prosesau o nwyeiddio glo a hylifedd glo, fe'i defnyddir ar gyfer oeri nwy glo, adennill gwres gwastraff, a rheoleiddio tymheredd hylifau proses. Gall drin cyfryngau nwy glo cymhleth sy'n cynnwys llwch a sylffwr.
Diwydiant metelegol
Fe'i defnyddir ar gyfer adfer gwres gwastraff o nwy ffwrnais chwyth, oeri dŵr oeri gwneud dur, a chyfnewid gwres mewn prosesau mwyndoddi metel anfferrus, y gellir eu haddasu i amgylcheddau gwaith llwch tymheredd uchel ac uchel.

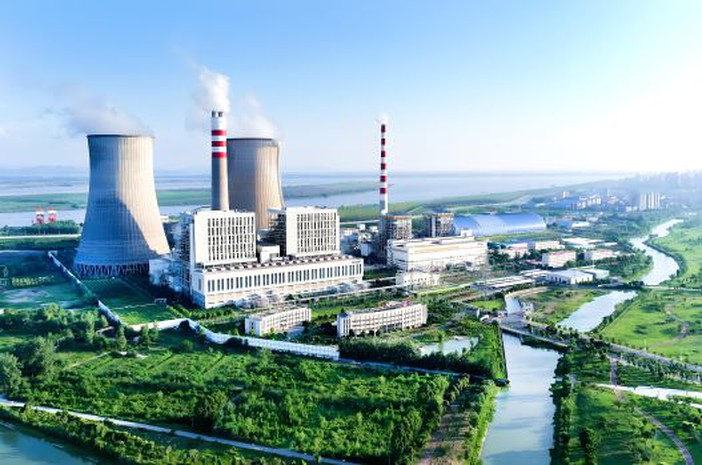

diwydiant pŵer
Fe'i defnyddir ar gyfer cynhesu dŵr porthiant mewn boeleri gweithfeydd pŵer, cyfnewid gwres mewn cyddwysyddion tyrbinau stêm, ac adfer gwres mewn systemau cynhyrchu pŵer gwres gwastraff diwydiannol, a thrwy hynny wella effeithlonrwydd cynhyrchu pŵer gweithfeydd pŵer.
Gwahaniaethau o blât cyffredincyfnewidwyr gwres
Gwahaniaethau 1.Structural
Cyfnewid gwres clwyf tiwb troellogMae'n mabwysiadu strwythur cragen{0}}a-tiwb, gyda chraidd o diwbiau cyfnewid gwres clwyf troellog wedi'u lleoli mewn cragen silindrog.Yn y math hwn o gyfnewidydd gwres, mae hylifau poeth ac oer yn llifo yn ochr y tiwb ac ochr y gragen yn y drefn honno, gan ei gwneud yn fath o gyfnewidydd gwres anuniongyrchol.
cyfnewidydd gwres plât cyffredinMae'n cynnwys cyfres o blatiau metel tenau wedi'u pentyrru, gyda sianeli llif wedi'u selio wedi'u ffurfio rhwng y platiau. Mae hylifau poeth ac oer yn llifo am yn ail mewn sianeli cyfagos ac yn cyfnewid gwres trwy blatiau. Mae'r strwythur yn-ffurf pentyrru plât.
Gwahaniaethau 2.Structural
Cyfnewidydd gwres clwyf tiwb troellogOherwydd ei ddefnydd o diwbiau metel a strwythur cragen â waliau trwchus, mae ganddo ymwrthedd tymheredd a phwysau hynod o gryf. Gall addasu i amodau gweithredu llym megis tymheredd uchel a gwasgedd uchel, a thymheredd isel iawn, ac mae'n perfformio'n rhagorol mewn systemau cyfnewid gwres ar gyfer adweithiau hydrogeniad pwysedd uchel.
cyfnewidydd gwres plât cyffredinMae'r platiau'n cael eu selio gyda'i gilydd gan gasgedi, ac mae deunydd y gasgedi yn cyfyngu ar eu tymheredd a'u gwrthiant pwysau. Yn gyffredinol, gall wrthsefyll tymheredd uchaf o tua 180 gradd a phwysau uchaf o tua 2.5MPa, gan ei wneud yn anaddas ar gyfer cymwysiadau tymheredd uchel ac uchel.
3. Gwahaniaethau o ran gallu i addasu'r cyfryngau
Cyfnewidydd gwres clwyf tiwb troellogMae ganddo allu i addasu'n eang i wahanol gyfryngau a gall drin hylifau sy'n cynnwys gronynnau solet, gludedd uchel, a chyrydedd cryf. Mae ganddo wrthwynebiad cryf i faeddu a chorydiad, gan ei wneud yn addas ar gyfer trin cyfryngau cymhleth yn y diwydiannau cemegol a metelegol.
cyfnewidydd gwres plât cyffredinMae sianeli llif cul y platiau'n hawdd eu rhwystro gan ronynnau solet, ac mae wyneb y platiau'n agored i rydu gan gyfryngau cyrydol. Mae'n fwy addas ar gyfer trin hylifau gludedd glân, isel, fel dŵr tap ac olew iro.
4.Effeithlonrwydd cyfnewid gwres a gwahaniaeth gwrthiant
Cyfnewidydd gwres clwyf tiwb troellogTrwy wella llif cythryblus, mae effeithlonrwydd trosglwyddo gwres yn cael ei wella, gan arwain at gyfernod trosglwyddo gwres uwch, colled ymwrthedd hylif is, a defnydd llai o ynni gweithredu.
cyfnewidydd gwres plât cyffredinMae'r dyluniad rhychog ar wyneb y plât hefyd yn gwella trosglwyddiad gwres, gan arwain at gyfernod trosglwyddo gwres uwch wrth drin hylifau gludedd glân, isel. Fodd bynnag, mae'r sianel llif cul yn arwain at ymwrthedd hylif uchel a defnydd pŵer cymharol uchel.
Os ydych chi eisiau gwybod mwy am unedau cyfnewidydd gwres neu os oes gennych ddiddordeb mewn prynu, anfonwch e-bost at 9988xiaoshuai@gmail.com, byddwn yn eich ateb mewn pryd ar ôl gweld y neges!
